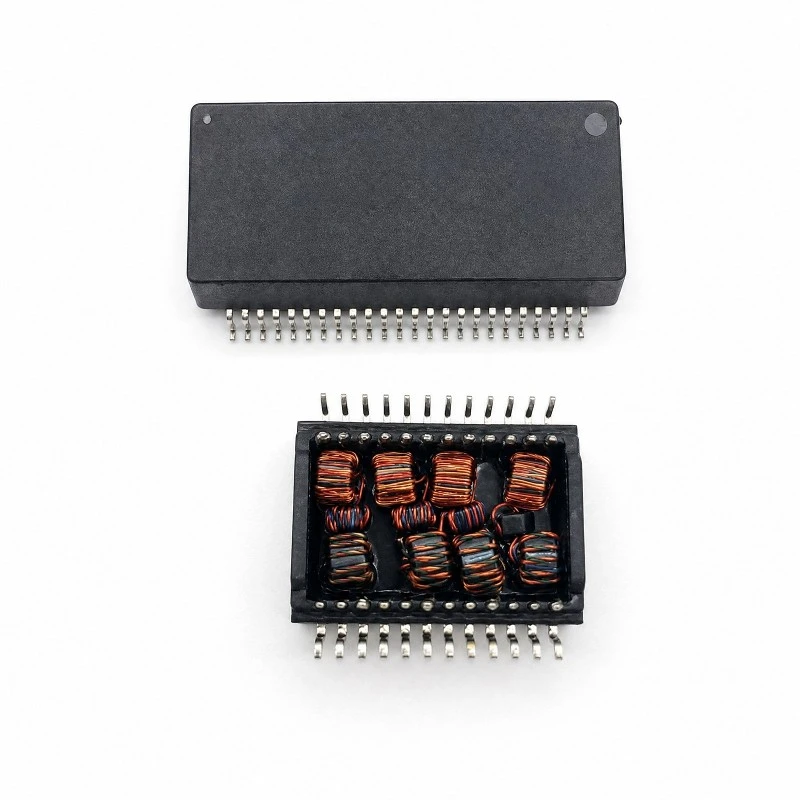

Lan transformatorini tanlashda qanday texnik xususiyatlar muhim?

To'g'ri tanlashLAN transformatoriishonchli Ethernet aloqasi uchun zarurdir. Tarmoq kaliti, router, sanoat chekilgan qurilmasi, IP kamera yoki PoE tizimini loyihalashtirasizmi, transformator Ethernet PHY va umumiy dastur talablariga mos kelishi kerak.

Xo'sh, LAN transformatorini tanlashda qanday xususiyatlarga e'tibor berish kerak?



1. Ethernet tezligi va standarti

Ilovangiz talab qiladigan Ethernet standartini aniqlashdan boshlang, masalan:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5 GBASE-T
• 5GBASE-T
• 10GBASE-T

10/100BASE-T uchun moʻljallangan LAN transformatori avtomatik ravishda Gigabit yoki undan yuqori tezlikli Ethernet- uchun ishlatilmasligi kerak. Har doim PHY maʼlumotlar jadvaliga muvofiqligini tasdiqlang.

2. Burilish nisbati

Burilish nisbati signal uzatilishiga va PHY va Ethernet kabellari o'rtasidagi impedans mosligiga ta'sir qiladi.

To'g'ri nisbat Ethernet PHY va uning mos yozuvlar dizayniga bog'liq. Noto'g'ri aylanish nisbatidan foydalanish signalning yo'qolishiga, impedansning mos kelmasligiga yoki aloqa muammolariga olib kelishi mumkin.



3. Ochiq-Talvir induktivligi (OCL)

Ochiq kontaktlarning zanglashiga olib-induktivligi yoki OCL Ethernet magnitlari uchun muhim xususiyatdir. Bu past chastotali signalning ishlashiga- ta'sir qiladi va amaldagi Ethernet standarti talablariga javob berishi kerak.

LAN transformatorlarini solishtirganda, tekshiringminimal OCL qiymati va sinov shartlari, faqat odatiy qiymatga qarash o'rniga.



4. Insertion Loss va Return Loss

Qo'shish yo'qolishitransformatordan o'tayotganda qancha signal yo'qolganligini ko'rsatadi. Pastki yo'qotish odatda signalni yaxshiroq uzatishni ta'minlaydi.

Yo'qotishlarni qaytarishimpedans nomuvofiqligidan kelib chiqqan signalni aks ettirishni o'lchaydi. Gigabit va undan yuqori tezlikdagi Ethernet-ilovalari uchun yaxshi daromad-yo'qotish ishlashi ayniqsa muhimdir.

Ikkala parametr ham tegishli chastota diapazonida baholanishi kerak.



5. Izolyatsiya kuchlanishi

Elektr izolyatsiyasi Ethernet transformatorining asosiy funktsiyalaridan biridir.

Transformatorni tekshiring:

• Izolyatsiya kuchlanishi
• Dielektrik quvvat
• Izolyatsiyaga qarshilik

Kerakli izolyatsiya darajasi dasturga va tegishli xavfsizlik talablariga bog'liq.



6. DCR va PoE mosligi

DC qarshilik (DCR)transformator sariqlarining qarshiligini ifodalaydi. Pastki DCR quvvat yo'qotishlari va issiqlikni kamaytirishga yordam beradi.

PoE ilovalari uchun quyidagilarni tekshiring:

• DC oqim qobiliyati
• Termal ishlash
• Izolyatsiya talablari
• Kerakli PoE standarti bilan muvofiqligi

Standart LAN transformatori avtomatik ravishda PoE ni qo'llab-quvvatlaydi deb o'ylamaslik kerak.



7. Umumiy-Rejim chok ishlashi

Ba'zi LAN transformatorlari a.ni birlashtiradiumumiy{0}}rejim bo'g'ish (CMC)umumiy{0}}rejim shovqinini kamaytirishga va EMI/EMC ish faoliyatini yaxshilashga yordam beradi.

Agar ilovangizda qattiq EMC talablari boʻlsa, CMC xususiyatlarini va transformatorning umumiy{0}}oʻchirish rejimini tekshiring.



8. Paket, Footprint va Pinout

Elektr mosligi tanlov jarayonining faqat bir qismidir. Transformator sizning PCB dizayningizga ham mos kelishi kerak.

Tekshirish:

• Paket o'lchamlari
• PCB izi
• Pin konfiguratsiyasi
• Komponent balandligi
• SMD yoki-teshik qurilishi

PCB joylashtirishdan oldin har doim transformator pinoutini PHY mos yozuvlar dizayni bilan solishtiring.



9. Ishlash harorati

Sanoat va tashqi ilovalar uchun ish harorati ayniqsa muhimdir.

ishonch hosil qilingLAN transformatorikutilgan harorat oralig'ida talab qilinadigan elektr ko'rsatkichlarini saqlab qolishi mumkin.

LAN transformatorini tanlash nazorat ro'yxati

Spetsifikatsiya	Asosiy mulohaza
Ethernet standarti	10/100, 1000BASE-T, 2.5G, 5G va boshqalar.
Burilish nisbati	PHYga mos keling
OCL	Minimal qiymat va sinov shartlarini tekshiring
Qo'shish yo'qolishi	Signalning zaiflashishini minimallashtiring
Yo'qotishlarni qaytarish	Yaxshi empedans mos kelishini ta'minlang
Izolyatsiya	Tizim xavfsizligi talablariga javob bering
DCR	Quvvatni yo'qotish va issiqlikni hisobga oling
CMC	EMI/EMC talablarini baholang
PoE	Joriy va PoE mosligini tekshiring
Paket	PCB maydoni va oyoq izini moslang
Pinout	PHY mos yozuvlar dizayniga mos keling
Harorat	Ilova talablariga javob bering

Yakuniy fikrlar

LAN transformatorini tanlash chekilgan tezligiga mos kelishdan ko'ra ko'proq narsani talab qiladi. Muhandislar o'ylashlari kerakaylanish nisbati, OCL, kiritish yoʻqolishi, qaytish yoʻqolishi, izolyatsiya kuchlanishi, DCR, CMC ishlashi, PoE mosligi, harorat darajasi, paket va pinout.



Eng yaxshi yondashuv LAN transformatorini Ethernet PHY va to'liq interfeys dizayni bilan birgalikda baholashdir. OEM va katta hajmli{1}}loyihalar uchun tajribalini tanlashLAN transformator ishlab chiqaruvchisi yoki Ethernet magnitlari yetkazib beruvchisiishlash, sifat, moslashtirish va uzoq-muddatli ta'minot barqarorligini ta'minlashga ham yordam beradi.

To'g'ri LAN transformatorini tanlashda yordam kerakmi? Ethernet ilovangiz va talablaringizni muhokama qilish uchun texnik guruhimizga murojaat qiling.
