Transformatorni va elektr energiyasini hisoblagichni qanday simlash kerak?

Transformator o'zgaruvchan tok zanjiridagi birlamchi tizim va ikkilamchi tizim o'rtasidagi bog'lovchi elementdir. Uning ishlash printsipi asosan transformator bilan bir xil. Transformator potentsial transformatorni (PT) va oqim transformatorini (CT) o'z ichiga oladi.

Transformatorning roli: Bu o'zgaruvchan tok kuchlanishi va katta tokni to'g'ridan-to'g'ri o'lchash moslamasi tomonidan o'lchanadigan qiymatga kamaytirishdir, bu o'lchagichni to'g'ridan-to'g'ri o'lchash uchun qulay va shu bilan birga o'rni himoyasi uchun quvvat beradi va avtomatik qurilmalar.

Energiya tizimi uchun transformator - bu yuqori voltli va elektr tarmog'ining katta oqimi haqidagi ma'lumotlarni past kuchlanishli va kichik tokning ikkinchi darajali tomoniga o'lchash, o'lchash vositasi, o'rni himoyasi va avtomatik moslama uchun uzatuvchi maxsus transformator. Bu asosiy tizim va ikkilamchi tizim. Birlamchi o'rash elektr tarmog'iga, ikkilamchi o'rash esa o'lchov asboblari va himoya vositalari bilan ulangan.

O'zaro induktor birlamchi tizimning kuchlanishi, oqimi va elektr energiyasini o'lchash asboblari va o'lchash moslamalari bilan birgalikda o'lchashi mumkin; o'rni himoyasi va avtomatik qurilmalar bilan birgalikda elektr muhofazasini va elektr tarmog'idagi turli xil nosozliklarni avtomatik boshqarishni shakllantirishi mumkin.

Transformatorlarning ishlashi to'g'ridan-to'g'ri energiya tizimini o'lchash va o'lchashning aniqligiga va o'rni himoya qilish moslamalarining ishonchliligiga ta'sir qiladi.

Voltaj transformatorining uchta simli usuli:

(1) Vv ulanish usuli: neytral nuqta izolyatsiyasi uchun keng qo'llaniladi

35kV va undan past bo'lgan yuqori kuchlanishli uch fazali tizim, boshqni o'chirish spirali bilan erga ulangan, ayniqsa 10KV uch fazali tizim, simlar delta simlaridan kelib chiqadi, lekin" port" yopiq emas, Vv ulanishi deb ataladi, bu simli ulanish usuli bitta tejashga qodir, kuchlanish transformatori uch fazali faol va reaktiv energiyani o'lchash talablariga javob berishi mumkin, ammo uni fazaviy kuchlanishni o'lchash uchun ishlatish mumkin emas va uni voltmetrga ulab bo'lmaydi. tizimning izolyatsiya holati.

(2) Y, yn simli ulanish usuli: asosan uch yadroli qutbli uch fazali kuchlanish transformatoridan foydalaning, u asosan past oqimli topraklama yuqori voltli uch fazali tizimlarda qo'llaniladi. Ikkinchi darajadagi neytral simlar topraklanmaya olib keladi. Ushbu simi yuqori voltli tomonda bir fazali topraklamanın oldini olish uchun mo'ljallangan. Nosozlik, yuqori voltli tomonning neytral nuqtasi topraklanmasına yo'l qo'yilmaydi, shuning uchun erga kuchlanishni o'lchash mumkin emas. Ma'lumot uchun quyidagi manzilga tashrif buyuring: Transmission and Distribution Equipment Network

(3) YN, yn simi rejimi: asosan katta oqim topraklama tizimlarida ishlatiladi.

(4) YN, yn, simi rejimini bajaring: shuningdek, delta simi sifatida ham tanilgan. Oddiy ishlashda ochiq deltaning chiqish uchidagi kuchlanish nolga teng. Tizimning bir fazasi topraklanmış bo'lsa, qolgan ikkita chiqish uchi Chiqish kuchlanishi har bir fazaning qoldiq kuchlanish sarg'ishining ikkinchi darajali kuchlanishidan 3 baravar ko'p, bu o'zgaruvchan tok izolyatsiyasini kuzatuvchi voltaj rölesinin voltajini sozlash uchun qulay, ammo bu ulanish 10KV va undan past bo'lgan tizimda usul ishlatilmaydi.&# 39" Transformator va elektr energiyasini o'lchash moslamasining printsipial diagrammasi va elektr o'tkazgich diagrammasini ko'rib chiqaylik."

1. Voltaj transformatorining ulanish usuli

V / V ulanish printsipi diagrammasi

V / V ulanishining 3D sxematik diagrammasi

2. Voltaj transformatorining Y / Y ulanishi

Y / Y ulanish printsipi diagrammasi

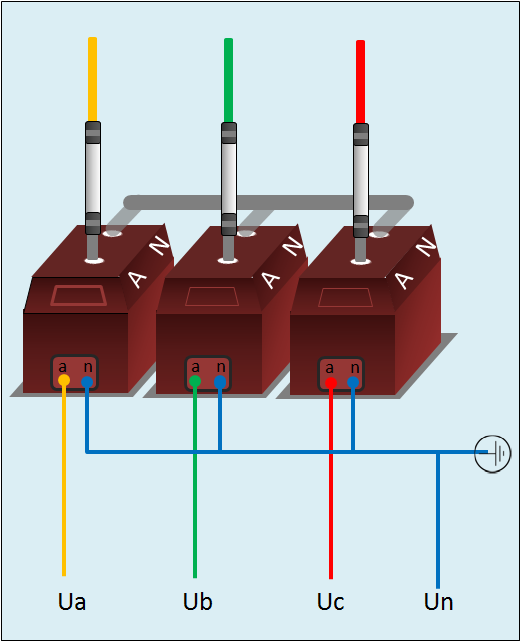

Y / Y ulanishning 3D sxematik diagrammasi

3. Oqim transformatorining to'liq bo'lmagan yulduz aloqasi

Oqim transformatorining to'liq bo'lmagan yulduz ulanishining sxematik diagrammasi

Oqim transformatorining to'liq bo'lmagan yulduzcha ulanishining 3D sxematik diagrammasi

To'rt, oqim transformatorining yulduz aloqasi

Yulduzli ulanishning sxematik diagrammasi (10kV dan yuqori)

Yulduzli ulanishning sxematik diagrammasi (400V ga tegishli)

Yulduzli ulanishning 3D sxematik diagrammasi (400V)

V. Elektr energiyasini hisoblagich simlarini sxematik diagrammasi

Uch fazali uch simli elektr energiyasini hisoblagichni birlashtirish sxemasi

(3 * 100V elektr energiyasini hisoblagich meter 3 * 100V maxsus transformator yig'ish terminali)

Uch fazali to'rtta simli elektr energiyasini hisoblagichni birlashtirish sxemasi

(3 * 57,7V elektr energiyasini hisoblagich + 3 * 100V maxsus transformator yig'ish terminali)

Uch fazali to'rtta simli elektr energiyasini hisoblagichni birlashtirish sxemasi

(3 * 220V elektr energiyasini hisoblagich meter 3 * 220V maxsus transformator yig'ish terminali)

Maxsus ko'rsatmalar

400V oqim transformatorining topraklanması shart emas va 10kV va undan yuqori oqim transformatorining qutbsiz uchi topraklanmalıdır. Simlarni ulash jarayonida alohida fazali topraklamadan foydalanish qat'iyan tavsiya etiladi va oqim aylanasi va kuchlanish aylanishi alohida topraklanır.

Qo'shimcha ma'lumot olish uchun biz bilan bog'laningsales@xfullstar.com
