Split Core Ct

Sifatli va standart mijoz tomonidan ishlab chiqarilgan{0}}elektron va passiv komponentlar boʻlingan yadroli KT va yechim mahsulotlari bilan taʼminlovchi Fullstar Electronics Xitoyda yetakchi split yadroli kt ishlab chiqaruvchisi va yetkazib beruvchisidir. fabrikamızdan ulgurji elektronika split yadroli ctga xush kelibsiz.

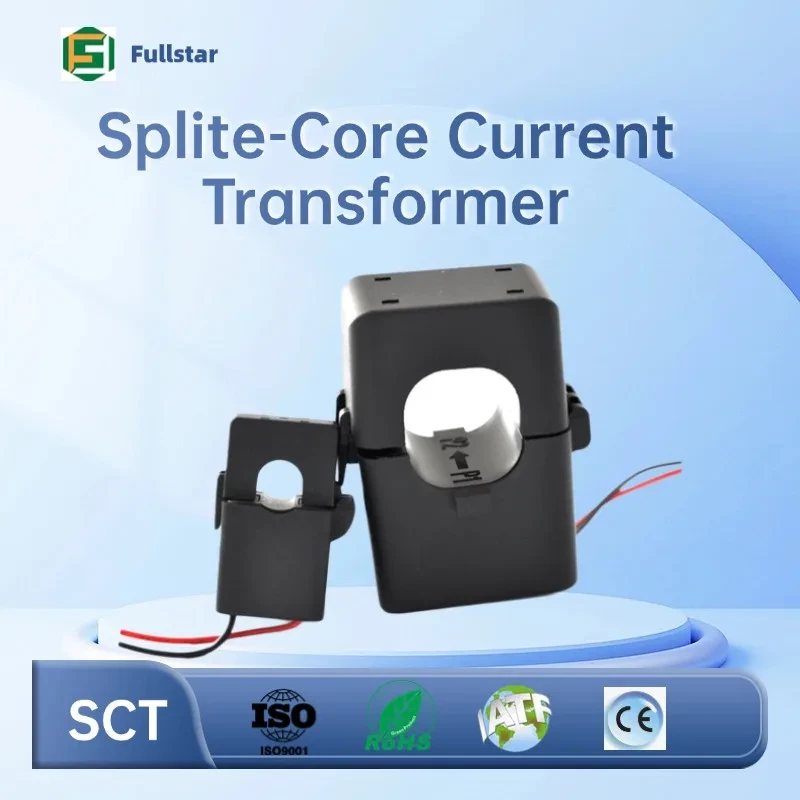

Split Core CT (ko'pincha KTda ajratilgan{0}}yadroli oqim transformatori yoki qisqich- deb ataladi) elektromagnit induksiya printsipiga asoslangan oqim o'lchash moslamasi. Uning eng o'ziga xos xususiyati - o'ziga xos "menteşeli{3}}yadro" dizayni.

1. Asosiy dizayn va ish printsipi

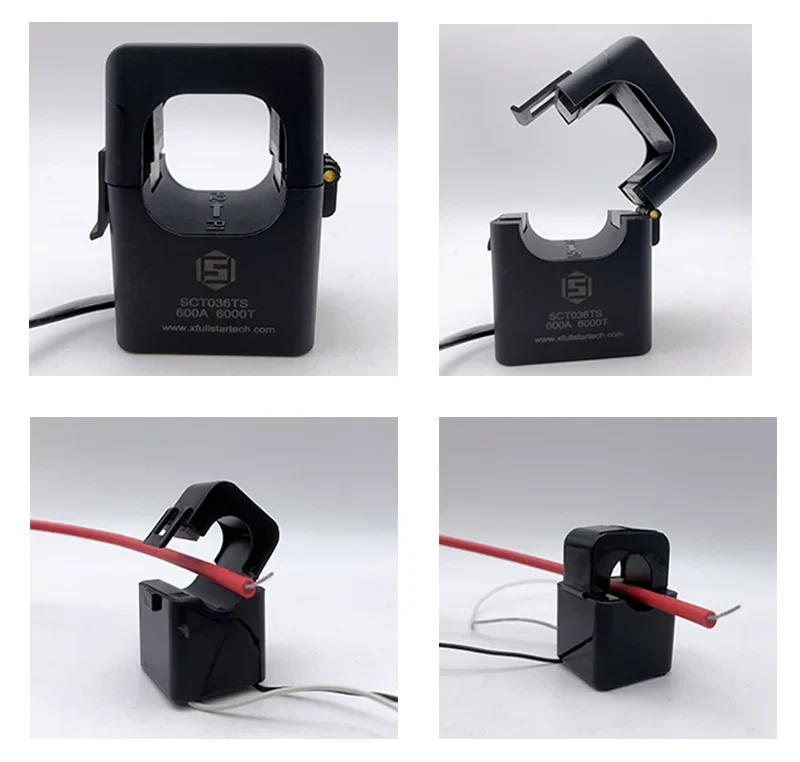

• Menteşali dizayn:An'anaviy qattiq{0}}yadroli oqim transformatorlaridan farqli o'laroq, bo'lingan{1}}yadroli KTning yadrosi pense kabi ochilishi va yopilishi mumkin. Ushbu dizayn, kontaktlarning zanglashiga olib yoki o'tkazgichni ajratmasdan, uni to'g'ridan-to'g'ri sim atrofida mahkamlash imkonini beradi.
• Ish printsipi:Yadro yopilganda va tok o'tkazuvchi{0}}o'tkazgichni o'rab turganda, asosiy oqim yadro ichida magnit oqim hosil qiladi. Bu, o'z navbatida, ikkilamchi o'rashda proportsional oqimni keltirib chiqaradi, bu esa asosiy oqimni xavfsiz o'lchash va kuzatish imkonini beradi.
• Havo bo'shlig'iga ta'siri:Menteşali mexanizm tufayli yadroning yopilish nuqtasida mikroskopik "havo bo'shlig'i" muqarrar ravishda kiritiladi. Garchi yuqori{1}}sifatli split{2}}yadroli KTlar bu bo'shliqni minimallashtirish uchun aniq qulflar va qulflash mexanizmlari bilan jihozlangan bo'lsa-da, bu bir bo'lakli-yadroli transformatorlarga nisbatan aniqlik va shovqinlarga qarshi{3}}bir oz pastroq bo'lishi mumkin.

2. Asosiy afzalliklari

• Juda qulay o'rnatish:Bu elektr uzilishini talab qilmaydi va kabellar yoki shinalarni demontaj qilish yoki kesishning hojati yo'q. Siz uni shunchaki ochib, o'tkazgichning ustiga suring va yopib qo'ying.
• Xarajat va vaqtni tejash:U elektr quvvati uzilishidan{0}}tizimning uzilishining oldini oladi, mehnat va vaqt xarajatlarini sezilarli darajada kamaytiradi.
• Moslashuvchanlik va qayta foydalanish imkoniyati:Ularni demontaj qilish va qayta o'rnatish oson, bu ularni vaqtinchalik monitoring, muammolarni bartaraf etish, uskunani yangilash yoki tez-tez o'zgartiriladigan stsenariylar uchun ideal qiladi.
• Murakkab muhitlarga moslashish:Ularning ixcham o'lchamlari ularni tor joylar, murakkab simlar sxemalari yoki elektr ta'minoti uzilishi mumkin bo'lmagan joylarda (masalan, ma'lumot markazlari, shifoxonalar va tijorat supermarketlari) uchun mukammal qiladi.

3. Cheklovlar va ehtiyot choralari

• Nisbatan past aniqlik:Ochiq magnit zanjir bo'shlig'i bilan cheklangan, ularning odatda aniqligi taxminan 1% -2% ni tashkil qiladi (ba'zi yuqori sifatli ishlab chiqaruvchilar 0,5 sinfga erisha oladilar). Ular odatda yuqori aniqlikdagi daromadni oʻlchash yoki muhim oʻrni himoyasi- uchun mos emas.
• Cheklangan mexanik kuch va himoya:Uzoq muddatli tebranish yoki qarish tufayli ochiq tuzilma vaqt oʻtishi bilan yomon aloqa qilishdan aziyat chekishi mumkin-bu esa mahalliy isitish va xavfsizlikka xavf tugʻdirishi mumkin. Bundan tashqari, ochiq muhr chang va suvga chidamliligi past bo'lib, uni nam, chang yoki qattiq tashqi muhit uchun yaroqsiz qiladi.
• Voltaj darajasidagi cheklovlar:Ochiq menteşeli konstruksiyaga ega boʻlgan toʻliq muhrlangan izolyatsion konstruksiyaga erishish qiyinligi sababli, split{1}}yadroli KTlar asosan past kuchlanishli tarqatish tizimlarida (odatda 1kV va undan past) qoʻllaniladi. Agar asosiy tashuvchi kabelning o'zi etarli izolyatsiyaga ega bo'lmasa, ular odatda yuqori kuchlanishli muhitda ishlatilmaydi.

4. Qo'llashning odatiy stsenariylari

Elektr uzilishisiz o'rnatishning ajoyib afzalligi tufayli split{0}}yadroli KTlar quyidagi sohalarda keng qo'llaniladi:

• Eski loyihalar uchun energiya tizimini qayta jihozlash va yangilash:Mavjud ob'ektlarning normal ishlashini buzmasdan monitoring uskunalarini qo'shish.
• Binolarni avtomatlashtirish va energiya iste'moli monitoringi:Masalan, tijorat binolarida sub-oʻlchash va energiya samaradorligi tahlili.
• Sanoat uskunalari holati monitoringi:Dvigatellar, nasoslar va konveyer lentalari uchun yukni sinash va holatini kuzatish.
• Yangi energiya va energiya saqlash tizimlari:Jumladan, quyosh energiyasi ilovalari va uy-joy energiyasini saqlash uchun gibrid invertorlar.
• Vaqtinchalik sinov va nosozliklarni bartaraf etish:Portativ asboblarda va vaqtinchalik yuk sinovlarida qo'llaniladi.

Xulosa qilib aytganda, split{0}}yadroli KT joriy sensor bo'lib, uning asosiy savdo nuqtasi "quvvat uzilishisiz qulay o'rnatish" hisoblanadi. Tanlashda, agar ilova juda yuqori aniqlikni talab qilsa yoki og'ir muhitlarni o'z ichiga olsa, qattiq{2}}yadroli KTga ustunlik berish kerak. Biroq, qayta jihozlash loyihalari, vaqtinchalik monitoring yoki quvvatni uzib bo'lmaydigan past kuchlanishli stsenariylar uchun ajratilgan yadroli KT eng ideal yechim hisoblanadi.
